Hogyan optimalizálhatják a különféle berendezésekhez testreszabható acélszerkezet-alkatrészek gyártói az acélszerkezet-alkatrészek szerkezeti kialakítását a teherbírás és a könnyű súly javítása érdekében?
A acélszerkezet-alkatrészek testreszabása és gyártása komplett berendezéskészletekhez , a szerkezeti kialakítás optimalizálása a teherbíró képesség javítása és a könnyű súly elérése érdekében a teljesítmény, a költség és a hatékonyság kiegyensúlyozásának alapvető kérdése. Ez a folyamat az anyagtulajdonságok, a mechanikai elvek, a gyártási folyamatok és a tényleges munkakörülmények kombinálását igényli a cél elérése érdekében egy szisztematikus tervezési stratégia révén. Az alábbi részletes leírás a konkrét módszerekről több dimenzióból:
1. Optimalizálás az anyagtulajdonságok alapján: Válassza ki a megfelelő "alapot", hogy feleannyi erőfeszítéssel kétszeres eredményt érjen el
Az anyagok kiválasztása és ésszerű alkalmazása a szerkezeti optimalizálás előfeltétele. A különböző acélok szilárdsága, szívóssága, sűrűsége és egyéb paraméterei jelentősen eltérnek egymástól, és ezeket pontosan össze kell hangolni az alkatrészek teherbírási követelményei, a munkakörnyezet és egyéb tényezők szerint.
Nagyszilárdságú acél alkalmazása: A gyengén ötvözött, nagyobb folyáshatárú nagyszilárdságú acél (például Q355, Q460 stb.) használatával azonos teherbírási feltételek mellett csökkenthető az anyagvastagság és közvetlenül csökkenthető a szerkezet önsúlya. Például egy teherhordó gerendát eredetileg 20 mm vastag Q235 acél használatára terveztek. A Q355 acél használata után a vastagság 16 mm-re csökkenthető, a tömeg 20%-kal csökken, és a teherbírás nem befolyásolja.
Differenciált anyagok elosztása: A szerkezet egyes részeinek feszültségi jellemzőinek megfelelően a nagy igénybevételnek kitett területeken nagy szilárdságú anyagokat, az alacsony igénybevételű területeken pedig közönséges anyagokat használnak, hogy elérjék a "jó acélt használnak a pengére". Például nagy szilárdságú acélt használnak a berendezés alapjának feszültség-koncentrált részeiben, míg a közönséges szénacélt a segédtámasztó részben, amely nemcsak az általános szilárdságot biztosítja, hanem a költségeket és a súlyt is szabályozza.
Új anyagok feltárása: A rendkívül magas könnyűsúlyigényű forgatókönyvekben (például mobil berendezések acélszerkezetei) alumíniumötvözetek vagy kompozit anyagok (például szénszál-erősítésű gyanta alapú kompozit anyagok) használhatók a nem teherhordó alkatrészekben, hogy acéllal hibrid szerkezetet alakítsanak ki. Figyelmet kell azonban fordítani a különböző anyagok csatlakozási módszereire és kompatibilitására, hogy elkerüljük az elektrokémiai korrózióból vagy a mechanikai tulajdonságok eltéréséből adódó szerkezeti meghibásodásokat.
2. A szerkezeti forma topológiai optimalizálása: az erőátvitel "hatékonyabb"
A topológiai optimalizálás lényege, hogy matematikai algoritmusok segítségével megtaláljuk az anyagok optimális eloszlási formáját az adott tervezési térben a terhelések és kényszerek szerint, hogy elérjük a "sala eltávolítását és a lényeg megtartását", valamint a teherbíró képességet a súlycsökkentés mellett.

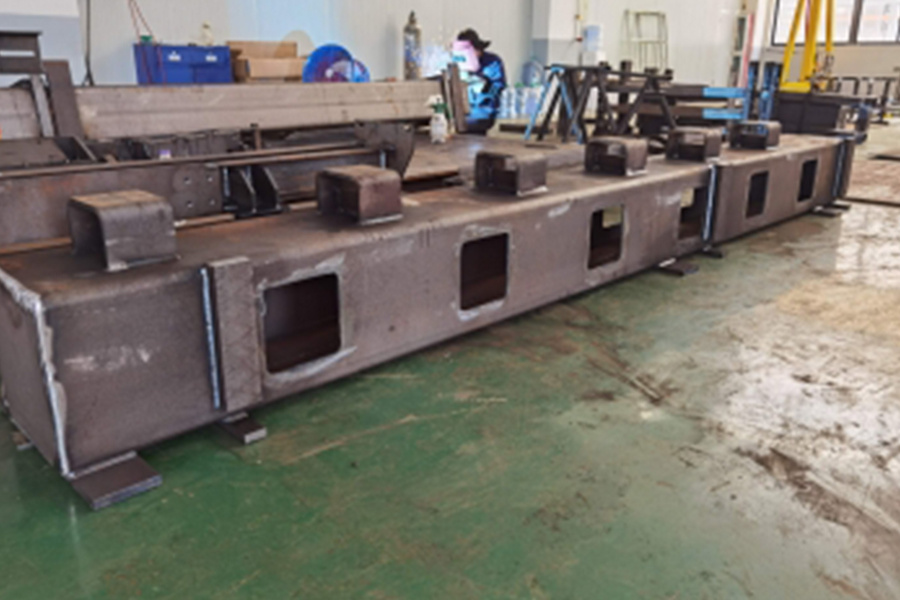

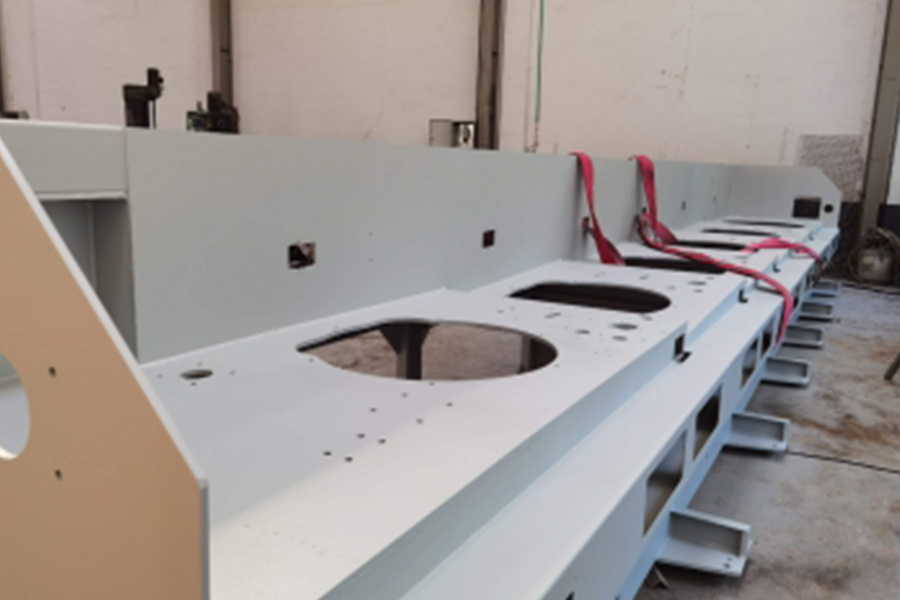

A redundáns anyagok eltávolítása: Végeselem-elemző (FEA) szoftverrel szimulálja a szerkezet feszültségi állapotát, azonosítsa a kisebb feszültségű "redundáns területeket" és vágja le őket. Például a berendezésoszlopok hagyományos kialakítása többnyire szilárd szerkezetű. Topológiai optimalizálás után üreges rácsos vagy vékonyfalú szerkezetként tervezhető, erősítő bordákkal, a feszültségkoncentrációs ponton elegendő anyag megtartásával, a feszültségmentes területen csökkenti az anyagot, több mint 30%-kal csökkenti a súlyt, javítja a merevséget.
Hivatkozás a bionikus szerkezetre: A természetben található biológiai struktúrák (például méhsejt és madárcsontok) a "könnyű és nagy szilárdságú" jellemzőkkel bírnak, és ezek alapelvei alkalmazhatók az acélszerkezetek tervezésére. Például a berendezési platform panelje méhsejt-szendvics szerkezetként van kialakítva, a magréteg vékonyfalú acélt használ, ami nemcsak a súlyt csökkenti, hanem a méhsejtszerkezet szétszórt terhelése révén javítja az általános teherbíró képességet is.
Keresztmetszeti alak optimalizálása: Az alkatrész keresztmetszet geometriai alakja jelentős hatással van a teherbírásra. Azonos keresztmetszet alatt az I-alakú, doboz alakú és körszelvények tehetetlenségi nyomatékai és szelvénymodulusa nagyobb, a hajlítási és csavarási ellenállás pedig jobb. Például a hajtótengely üreges kör alakú csőszakaszt használ tömör, kerek acél helyett, és a csavarási ellenállás alapvetően ugyanaz, ha a tömeget 50%-kal csökkentik; a keresztgerenda téglalap alakú szakasz helyett I-alakú szakaszt használ, és a hajlítási teherbírás 40%-kal növelhető azonos önsúly mellett.
3. Csatlakozási módok optimalizálása: Csökkentse a "többletterhelést" és javítsa az általános merevséget
A csatlakozási csomópont az acélszerkezet gyenge láncszeme. Az ésszerűtlen csatlakozási módszer növeli a súlyt, csökkenti az általános merevséget, és még stresszkoncentrációt is okoz. A csatlakozási terv optimalizálásakor figyelembe kell venni a szilárdságot, a könnyű súlyt és a kivitelezhetőséget.
Hegesztett csatlakozások optimalizálása: A szakaszos hegesztések helyett folytonos varratokat használjon, hogy csökkentse a varrat teljes hosszát, miközben biztosítja a csatlakozási szilárdságot; vastaglemezes csatlakozásoknál sarovarrat helyett horonyhegesztést használjunk a hegesztési térfogat és a hőhatás zóna csökkentése, valamint a hegesztési deformáció okozta járulékos feszültség csökkentése érdekében. Ezenkívül a hegesztési varratok helyzetét végeselemes elemzéssel optimalizálták, hogy elkerüljék a hegesztési varratokat a feszültségkoncentrációs pontokon, és javítsák a csomópontok megbízhatóságát.
A csavarkötések kifinomult kialakítása: A csavarok specifikációi és mennyisége pontosan az erő méretének megfelelően van kiszámítva, hogy elkerülhető legyen a nagy specifikációk vagy a túl sok csavar használata. Például egy bizonyos berendezés karimás csatlakozását eredetileg 12 M20 csavar használatára tervezték. Az erőelemzést követően 8 db M18-as csavarra állítottuk be, ami nem csak a szilárdsági követelményeknek felelt meg, hanem csökkentette a csavarok és karimák anyagfelhasználását is.
Integrált fröccsöntési eljárás: Összetett alkatrészeknél teljes hajlítási, lézeres vágási és kivágási eljárásokat alkalmaznak a toldások számának csökkentésére. Például, ha a berendezés vázszerkezetét több acéllemez köti össze, a hegesztési varratok és a csatlakozók súlya megnő. Ha azonban a teljes acéllemezt egy nagyméretű hajlítógéppel a kerettestbe hajlítjuk, az illesztési pontok 70%-a csökkenthető, a tömeg 15%-kal csökkenthető, és az általános merevség jelentősen javítható.
4. A merevség és a stabilitás erősítése: Kerülje el a "könnyűség miatti instabilitást"
A könnyűszerkezetes tervezésnek a szerkezeti merevség és stabilitás biztosításán kell alapulnia, ellenkező esetben a teherbírás meghibásodhat a túlzott deformáció vagy instabilitás miatt.
Az erősítő bordák ésszerű elrendezése: A vékonyfalú alkatrészek felületére erősítő bordákat (például U- és L-alakú bordákat) helyeznek, hogy a szakasz tehetetlenségi nyomatékának változtatásával javítsák a helyi merevséget. Például a berendezés vékony lemezhéja könnyen deformálódik, ha egyenletes terhelésnek van kitéve. A hosszanti és keresztirányú erősítőbordák erőirány szerinti hozzáadása után a merevség több mint 50%-kal növelhető, ha az anyagfelhasználás 5%-kal nő.
Stabilitás ellenőrzése és beállítása: Karcsú rudak, vékony falú alkatrészek és egyéb instabilitásra hajlamos alkatrészek esetén stabilitásukat az Euler-képlet alapján kell ellenőrizni. Ha szükséges, oldalirányú támasztékot adnak hozzá, vagy módosítják a keresztmetszet alakját (például a téglalap alakú szakaszt I-alakúvá változtatják), hogy növeljék a kritikus instabilitási terhelést anélkül, hogy túl sok súlyt adnának.
Az előfeszítés ésszerű alkalmazása: A csavarral összekapcsolt teherhordó alkatrészeknél megfelelő előfeszítést alkalmaznak, hogy a csatlakozó szorosan illeszkedjen, csökkenjen a munka közbeni relatív deformáció, és javítsa az általános merevséget. Például a csapágyülés és a berendezés alapja közötti összekötő csavarok 20-30%-kal növelhetik a csatlakozási felület merevségét az előfeszítés alkalmazása után.
5. Szimuláció és kísérlet kombinációja: Használjon adatokat az optimalizálási hatás "kísérésére".
A szerkezeti optimalizálás nem támaszkodhat kizárólag a tapasztalatokra, hanem szimulációs elemzéssel és fizikai tesztekkel kell igazolni a tervezési séma megbízhatóságának biztosítása érdekében.
Végeselem-szimulációs elemzés: A tervezési szakaszban az ANSYS, ABAQUS és más szoftverek segítségével háromdimenziós modellt hoznak létre, amely szimulálja a feszültségeloszlást, a deformációt és a kifáradási élettartamot különböző terhelések és munkakörülmények mellett. A szerkezeti paramétereket (mint például a falvastagság, a bordalemez helyzete és a keresztmetszeti mérete) többszörös iterációval állítják be, amíg meg nem találják a "könnyű" és a "nagy szilárdság" közötti egyensúlyi pontot. Például egy hegesztőrobot forgó karja 5 szimulációs optimalizálási kör után 25%-kal csökkentette a súlyát és 10%-kal a maximális feszültséget, ami teljes mértékben megfelel a használati követelményeknek.
Fizikai tesztellenőrzés: Statikus terhelési tesztet, dinamikus terhelési tesztet és fáradtsági tesztet végeznek az optimalizált prototípuson, hogy igazolják a tényleges teherbíró képességét és tartósságát. Például az optimalizált teherhordó gerendát hidraulikus vizsgálógép terheli és teszteli, és rögzíti a folyásterhelését és a határterhelését, hogy ne legyen alacsonyabb a tervezési szabványnál; a berendezés működése során fellépő dinamikus terhelést a vibrációs asztali teszt szimulálja annak ellenőrzésére, hogy a szerkezet túlzottan rezonál-e vagy deformálódik-e.
Iteratív fejlesztési mechanizmus: Tesztadatok visszacsatolása a szimulációs modellbe, paraméterek (például anyagtulajdonságok, peremfeltételek) módosítása és a tervezés további optimalizálása. Például, ha egy alkatrész tényleges alakváltozása nagyobb, mint a szimuláció eredménye a vizsgálat során, újra ellenőrizni kell, hogy a modell kényszerei összhangban vannak-e a tényleges helyzettel, és módosítani kell a szerkezeti tervezést.
6. Együttműködés a folyamat és a tervezés között: Tegye hatékonyabbá a tervezési "leszállást".
A szerkezeti optimalizálás során figyelembe kell venni a gyártási folyamat megvalósíthatóságát, különben még a legjobb tervezést is nehéz lesz elérni. A gyártóknak kombinálniuk kell saját berendezéseik képességeit és folyamatjellemzőit, hogy a tervezési szakaszban beépítsék a folyamatkövetelményeket.
Például a Jiaxing Dingshi Machinery Manufacturing Co., Ltd. támogatja az összetett szerkezetek feldolgozását és gyártását olyan fejlett berendezésekkel, mint például a 15 000 négyzetméteres beltéri gyártótér, a 6 méter × 3,5 méteres portálfeldolgozó központ és a 30 kW-os lézeres lemezvágó gép. 20 professzionális műszaki tervezője erős rajztervezési konverziós képességekkel rendelkezik, és az optimalizált szerkezeti tervet pontosan konvertálhatja gyártható folyamatrajzokká, biztosítva, hogy a topológia optimalizálása, az anyagválasztás és egyéb megoldások a tényleges gyártás során valósuljanak meg - például egy 600 tonnás hajlítógép használata a nagy vékonyfalú alkatrészek integrált öntéséhez és a toldások csökkentéséhez; 50 különböző típusú hegesztőberendezés és 60 okleveles hegesztő kiváló szakértelme garantálja az összetett hegesztések szilárdságát és pontosságát, megbízható folyamattámogatást biztosítva a szerkezeti optimalizáláshoz.
